اجرای نبشی کاری با آراد ساخت (مهندسی معماری آراد اصفهان)

نبشی کاری دومین مرحله نماکاری نمای خارجی هر ساختمانی محسوب میگردد، اگر طراحی نمای خارجی ساختمان را اولین مرحله در نماکاری خارجی ساختمان محسوب نماییم ، نبشی کاری گام دوم بعد از طراحی نما و گام قبل از اجرای نما می باشد.

اجزای غیر سازه‌ای ساختمان مانند دیوارها باید به صورت اصولی و استاندارد با اسکلت اصلی ساختمان یا استراکچر درگیر باشند. در غیر این صورت این اجزا با وقایعی مانند زلزله فرو می‌ریزند و خسارات مالی و جانی زیادی را به بار می‌آورند. زلزله کرمانشاه ۱۳۹۶ از جمله این موارد بود که در اثر عدم ایجاد درگیری مناسب بین دیوار و اسکلت ساختمان باعث ایجاد خسارات شدیدی شد. نبشی‌کشی ساختمان نوعی شاسی‌کشی محسوب می‌شود که در آن از مقطع نبشی استفاده می‌شود.

استفاده از پروفیل نبشی در سازه، از ساختمان در برابر تنش‌های خارجی وارده مراقبت می‌کند و باعث تقویت آن می‌شود. امروزه اجرای نبشی‌کشی در ساختمان‌های مختلف از جمله الزامی است و در صورتی که مهندس ناظر طبق نقشه‌های ساختمانی آن را اجرا نکند و بعدا زلزله و ریزش این دیوار باعث آسیب به فردی شود، مهندس ناظر به عنوان یکی از افراد مقصر شناخته خواهد شد. علت الزام به اجرای این فرآیند مطابق با آیین‌نامه ۲۸۰۰ است که بیان می‌کند لبه آزاد دیوارهای پیرامونی، در بازشوها، قسمت‌هایی که دیوار ادامه ندارد و نیز در دیوار جان‌پناه‌ها، باید مهار شوند.



نبشی کشی وال پست است؟

نبشی کشی در ساختمان یکی از روش هایی است که به واسطه آن وال پست را در دیوارها جای گذاری می کنند. اجرای وال پست از طریق دیگر مانند استفاده از قوطی، ناودانی کلاف نیز انجام می گیرد. با این حال اجرای نبشی کشی ساختمان از مهم ترین و رایج ترین روش ها برای این کار در نظر گرفته می شود.

بنابراین یکی از تمهیداتی که به وسیله آن وال پست را در دیوار ها جایگذاری کنند استفاده از نبشی کشی در سازه ها می باشد. به همین دلیل ارائه مطالبی در زمینه وال پست ها می تواند در درک درست ضوابط نبشی کشی ساختمان تاثیر بسزایی داشته باشد.

وال پست ها را در اسکلت های فلزی و بتنی مورد استفاده قرار می دهند. یکی از مهم ترین وال پست های فلزی، نبشی ها هستند. پروفیل های فلزی را در اندازه ها و ابعاد متفاوتی تولید و عرضه می کنند. این اجزا را به صورت قائم و افقی در داخل دیوار ها قرار می دهند و از طریق مختلف به ستون ها و دیوارها، سقف و کف متصل می کنند.

توضیحاتی در مورد نبشی کاری با آرادساخت اصفهان

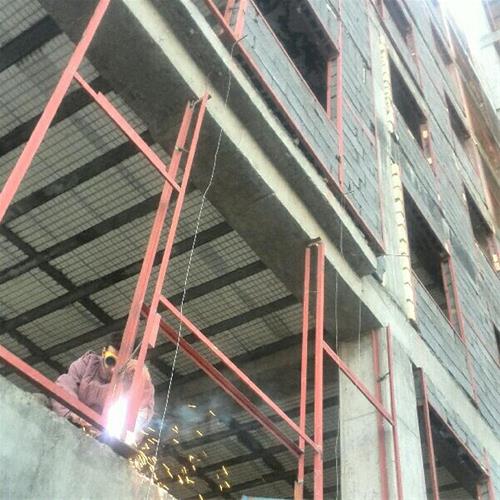

در گذشته نبشی کاری صرفا" برای نماهایی کاربرد داشتند که برای طراحی نمای خارجی بودند و از حجم هایی بیش از ده سانتی متر پیروی می کنند که برای تحمل بار باکس ها یا حجم های بیرون زده از نبشی در نما استفاده می شود، ولیکن با پیشرفت صنعت ساختمان مشخص گردید که دیوارهای خارجی و پیرامونی نما نیز نیاز به مسلح شدن با نبشی، قبل از اجرا دارند.

به این صورت که نبشی نقش انتقال بار نما از نما به سقف یا شناژ و از شناژ به ستون ها و نهایتا" به فونداسیون و پی را بر عهده دارند. نکته قابل اهمیت در نبشی کاری نمای خارجی، کیفیت جوشکاری می باشد، چون در برخی مواقع ممکن است جوش سربالا مورد نیاز باشد، که یکی از سختترین و احساس ترین جوش ها می باشد.

جوشکارانِ نبشی کارِهمکار آراد ساخت اصفهان دارای کیفیت ثابت شده توسط دفتر مهندسی و مسبوق به سابقه با تعداد بسیار زیاد نمونه کار اجرایی در سطح شهر می باشد.

نکته دیگر در نبشی کاری، آشنایی استاد کار نبشی کار با نقشه خوانی و آشنایی با دتایل نبشی کشی می باشد، زیرا اکثر ساختمان های امروزی دارای طرح سه بعدی نما می باشند.

زمانی که کارفرما دارای طراحی سه بعدی نما می باشد، قاعدتا" دارای نقشه های اجرایی می باشد که یا دارای نقشه نبشی کاری نیز می باشد و یا عمدتا"دارای نقشه تمام شده می باشد که نما کار و نبشی کار روی یک نقشه واحد اجرا می کنند.پس نقشه خوانیِ استاد نبشی کار هم بسیار حائز اهمیت است.

نکته دیگر: در اجرای زیر کار نمای خارجی ساختمان فاصله قیدها و روادارهای افقی و عمودی می باشد که باید مورد توجه قرار بگیرد.

در شرکت مهندسی معماری آراد اصفهان ( نام تجاری: آراد ساخت) ، مهندسین عمران یا معماری شاغل در دفتر در جلسه حضوری نکات فنی را قبل از اجرا به استاد کاران گوشزد می نمایند و در صورت لزوم در سایت ساختمان نیز حضور می یابند.



هزینه یا تعرفه نبشی کشی چند است و چگونه محاسبه میگردد:

قیمت نبشی کاری نمای خارجی ساختمان بر مبنای طرح سه بعدی و نقشه های اجرایی ارائه شده توسط کارفرما و بر اساس مصرف شاخه شش متری داده می شود. طراحی های سه بعدی نمای خارجی بسیار متنوع می باشد و ممکن است بسیار پیچیده که مستلزم زمان بسیار بیشتر برای اجرا می باشد و همچنین برشکاری شاخه نبشی را بیشتر میکند و یا متوسط باشد و یا ساده باشد که صرفا نیاز است شاخه ها در یکی دو نقطه برش و بهم دیگر متصل گردند.

حالا چرا طراحی سه بعدی در هزینه نبشی کاری تأثیر گذار است؟

یک) فرض کنید شما به عنوان صاحب کار دارای طرحی پیچیده برای نمای خارجی هستید، مثلا در یک متر مربع سطح نما 4 باکس یا حجم بیست در بیست سانتی متر با بیرون زدگی ده سانتی متر طراحی شده باشد.

در این صورت یک شاخه شش متری باید به قطعات پانزده سانتی متری و شش سانتی متری تقسیم گردند و هر کدام باکس ها بصورت سپری دو به دو با یکدیگر اجرا گردند که همین یک متر مربع مستلزم چند ساعت کار اتصال و مونتاژکاری روی داربست می باشد و همچنین صرف هوا برش و کپسول هوا و افزایش مقدار سیم جوش یا الکترود های مصرفی می باشد.

دو) در مورد دوم فرض کنید شما به عنوان صاحب کار دارای طرحی متوسط یا معمولی برای نمای خارجی خود هستید، مثلا در یک متر مربع سطح نما هیچ باکسی یا بیرون زدگی وجود ندارد، حالا به نظر شما چه اتفاقی می افتد؟

جوشکار فقط کافیست نبشی ها را بطول یک متر یا بیشتر برش داده و به یکدیگر منتاژ نماید، زمان صرف شده ممکن است به نیم ساعت هم نرسد،همچنین نیاز به صرف مقدار زیادی کپسول و الکترود نیست.

پس نتیجه میگیریم در طرح های پیچیده تر علاوه بر زمان بیشتر مصرف شده، مصالح بیشتری نیز مصرف می گردد که به همین دلایل هزینه نبشی کاری را افزایش می دهد.

پس در نبشی کاری نمای خارجی، طرح سه بعدی نمای خارجی، پرت مصالح و شاخه های نبشی، زمان اجرای، بالادست بودن کار، بیرون زدگی های طرح و تعداد شاخه نبشی تأثیرگذار است.



زمان نبشی کاری به چه عواملی بستگی دارد:

مدت زمان نبشی کاری نما نیز به طرح سه بعدی نمای خارجی ساختمان، فصل اجرای نما ( زمستان باشد یا پاییز) و فراهم بودن مصالح پای کار بستگی دارد.

برخی از ضوابط موجود که در طرح نقشه شاسی کشی ساختمان باید رعایت گردد:

دیوارهای داخلی یا تیغه‌های با ارتفاع بیش از ۸/۱ متر، باید به طریق مناسبی مانند استفاده از وادارها، از نظر جانبی به سازه مهار شوند.

حداکثر طول مجاز هر دیوار غیرسازه‌ای بین دو کلاف قائم، نباید از ۶ متر یا ۴۰ برابر ضخامت آن بیشتر باشد.

لبه‌های قائم تمام دیوارهای غیرسازه‌ای باید مهار شوند.

جهت اتصال بهتر بین نبشی‌کشی و دیوار طرفین و جلوگیری از ترک خوردن ناشی از حرکت‌های جانبی ساختمان، در مرحله انجام نازک‌کاری، روی آن را با رابیتس یا توری مرغی می‌پوشانند و با سیم گالوانیزه محکم می‌کنند.

تاکید می شود که: در صورت عدم رعایت ضوابط نبشی کشی ساختمان و فروریختن دیوارها توسط باد یا زلزله، مهندس ناظر ساختمان مقصر بوده و مورد پیگرد قانونی قرار می‌گیرد.

قیمت هر شاخه نبشی شش متری در اصفهان با آرادساخت اصفهان از شاخه ای هفتاد هزار تومان در مرداد ماه 1400 آغاز میگردد که بستگی به طرح موجود قابلیت افزایش دارد.

جهت درخواست نبشی کار و انعقاد قرارداد نبشی کشی نمای ساختمان به دفتر شعبه میدان شهدا واقع در اصفهان مراجعه نمایید و یا با شماره 674-9090-0913 تماس حاصل بفرمایید. همچنین می توانید از طریق ارسال فرم اقدام بفرمایید.

Execution of corner work with AradSakht _Arad Architecture of Isfahan

Cornering is the second stage of the exterior facade of any building. If we consider the design of the exterior of the building as the first stage in the exterior of the building, the corner is the second step after the facade design and the step before the façade.

Non-structural components of the building, such as walls, must be involved in a principled and standard manner with the main structure of the building or structure. Otherwise, these components will collapse with events such as earthquakes, causing great financial and human losses. The Kermanshah earthquake in 2017 was one of these cases that caused severe damage due to the lack of proper conflict between the wall and the structure of the building. Cornering of a building is a type of chassis that uses a corner section.

The use of corner profiles in the structure protects the building from external stresses and strengthens it. Nowadays, it is necessary to perform angular excavation in different buildings, and if the supervising engineer does not execute it according to the construction plans, and later the earthquake and the collapse of this wall cause damage to a person, the supervising engineer will be recognized as one of the culprits. The reason for the obligation to carry out this process is in accordance with Regulation 2800, which states that the free edge of the perimeter walls must be restrained at the openings, the parts where the wall does not extend, and at the retaining wall.
